在工业自动化的感知世界里，电感式传感器绝非一个笼统的概念，而是一套边界清晰、层次分明的技术谱系。 从圆柱螺纹到方形嵌槽，从开关量到模拟量，从标准工况到高温高压，每一种分类维度背后，都对应着特定工况下的工程取舍。作为一家深耕工业自动化四十余年的德国传感技术企业，di-soric 德硕瑞希望通过这篇文章，系统梳理电感式传感器的分类逻辑，帮助工程师在面对纷繁的产品目录时，找到那条通往正确选型的路径。

一、为什么分类很重要：从"能用"到"好用"的分水岭

电感式传感器的基本原理并不复杂：传感器内部的 LC 振荡电路在感应面产生高频交变磁场，当金属物体进入这一磁场，涡流效应会削弱振荡幅值，后端电路捕捉到这一变化并输出电信号。原理简单，但工况千差万别——一间恒温车间里的装配夹具，与一座炉门旁的铸造产线，对传感器的需求截然不同。

分类的价值，正是把"千差万别的工况"翻译成"清晰可辨的技术标签"。理解了分类，工程师才能在安装空间、目标材质、环境温湿度、机械冲击、电气接口这些维度上做出恰当权衡，而不是被单一参数牵着走。

二、按输出信号形式：开关型与模拟量型

这是最本质的分类维度，直接决定了传感器在控制系统中扮演的角色。

开关型电感式传感器是最经典、也是应用最广的类型。它只回答"有或无"的问题——当金属目标进入感应范围，输出状态翻转；离开后恢复原状。结构上由 LC 振荡电路、信号触发器和开关放大器三部分组成，输出 PNP 或 NPN 电平信号，常开或常闭触点形式可选。它结构简单、响应快、抗干扰能力强、使用寿命长，是位置检测、限位控制、计数与到位确认等场景的默认选择。

模拟量型电感式传感器则把电感技术从"判断"推向"测量"。它输出与目标距离成连续比例关系的电流或电压信号，能够感知传感器与金属部件之间细微的位移变化。在压装深度监控、工件与标记距离的连续测量、冲压过程的一致性分析等对工艺精度要求较高的环节，模拟量型传感器提供的是开关型无法替代的"连续视野"。di-soric 的 INA 模拟量系列具有比同类产品更宽的测量范围和更好的中段线性度，正是为这一类应用而生。

随着工业 4.0 的推进，越来越多的开关型产品也在通过 IO-Link 接口获得"半模拟"的能力——远程精调开关点、读取过程值、分析示教质量、热插拔更换参数。开关量与模拟量的边界，正在智能化进程中变得愈发流动。

三、按外形结构：圆柱螺纹型、方形、槽型与环形

如果说输出信号决定了传感器"说什么"，那么外形结构就决定了它"住在哪里"。

圆柱螺纹型是最常见的形态，规格从 Ø 3 mm 的微型一直覆盖到 M30 的大尺寸，常见规格包括 M5、M8、M12、M18、M30 等。它安装方便、通用性强，通过标准螺纹螺母即可固定在支架、夹具或机器本体上，是绝大多数装配与搬运场景的首选。直径越大，通常意味着越远的检测距离与越宽的安装容差。

方形结构提供了另一种安装哲学。di-soric 的 INQ 方形系列涵盖 5 × 5 mm、8 × 8 mm、8 × 16 mm、28 × 10 mm、40 × 12 mm 与 40 × 40 mm 多种规格，开关距离从 0.6 mm 到 40 mm。方形外壳的真正价值在于 90° 检测角度与扁平设计——在狭窄的凹陷、折角或径向空间受限的安装位，方形往往能完成圆柱形无法完成的任务。

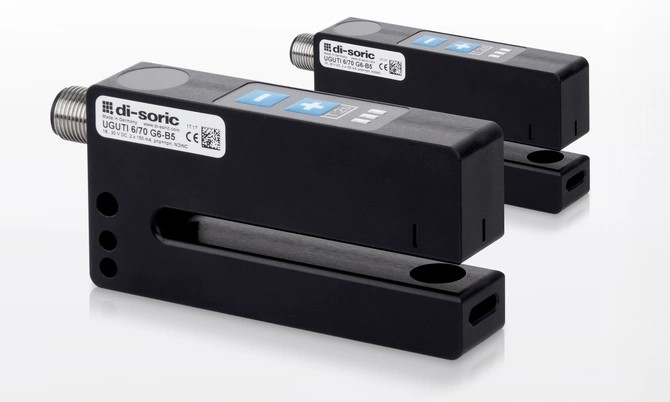

槽型电感式传感器将发射与接收线圈对置于 U 型槽的两侧，目标穿过槽口即被检测。它免对光、即装即用、分辨率极高，非常适合电子元件引脚检测、标签定位以及细小金属件的到位确认。

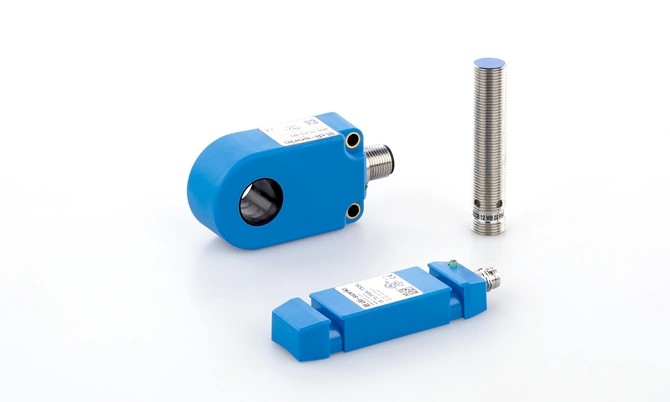

环形与管状电感式传感器是结构上的一个特殊分支。它的感应区是一个完整的环，金属零件从环形通道中穿过即被检测，专门用于金属零件的输送管道。di-soric 的 IRSD 系列环形传感器通过优化的线圈绕线设计，即便质量极轻、体积极小的零件也能可靠响应；配套的 IRDB/IRDBD 断线检测传感器则能实时识别最细金属丝在输送过程中的断裂，在弹簧制造与拉丝行业几乎是刚需。

四、按安装方式：齐平（屏蔽式）与非齐平（非屏蔽式）

这是电气与结构上最容易混淆、却在现场调试中影响深远的一对分类。

齐平安装型（屏蔽式）在传感器头部周围设有金属屏蔽罩，能够抑制侧向磁场的扩散，因此允许传感器的整个金属外壳齐平嵌入金属支架之中，而不受周围金属的干扰。它的优点是节省安装空间、机械保护性好、抗环境金属干扰能力强；代价是检测距离相对较短。

非齐平安装型（非屏蔽式）没有屏蔽罩，磁场向前方和侧向都更加开放，因此在相同外形尺寸下可以实现更远的检测距离。但它的安装要求也更苛刻——感应面周围需要留出大约两倍检测距离的自由空间，否则周围金属会造成误触发或距离衰减。

工程上常见的选择策略是：空间充裕且需要更长检测距离时，优先考虑非齐平型；安装空间紧张、周围金属密集或需要嵌入式安装时，齐平型几乎是唯一解。理解这一对分类，往往能避免调试阶段最常见的那类"传感器不动作"问题。

五、按检测材质能力：普通型与全金属型

金属材质对电感式传感器检测距离的影响，是很多初次选型的工程师容易低估的因素。铁磁性金属（如铁）能够获得额定的检测距离，而铜、铝、不锈钢等非铁磁性金属会使距离显著衰减，有时甚至只剩额定值的一半以下。

普通型电感式传感器遵循传统衰减系数规则，对铁材质表现最佳，对非铁金属需要按衰减系数折算实际工作距离。

全金属型（Factor 1 型）是电感技术的一项重要突破。它采用完全不锈钢外壳，感应面与传统线圈技术无关，因此检测面即使与金属物体或金属切屑发生物理接触也不会损坏；同时它实现了对铁与铝等不同金属的等效开关距离——衰减系数趋近于 1。di-soric 的 INW 全金属系列正是这一路线的代表：不锈钢外壳即感应面，金属屑无法打坏它；对铁与铝的等效检测让铝合金工件密集的新能源汽车产线不再需要为不同材质分别选型。它还提供 IP68/IP69K 防护等级以及通过 ECOLAB 认证的版本，在食品、制药与机床加工等严苛环境中表现稳定。

六、按环境适应能力：标准型、防焊溅型、耐高温型、耐高压型

工业现场的严酷程度，远远超出实验室的想象。针对不同极端环境，电感式传感器发展出了若干专门分支。

标准工业型以 di-soric 的 INE 与 INS 系列为代表，覆盖圆形与方形两种形态、多种直径与开关距离，防护等级普遍达到 IP67，部分型号可达 IP68，PUR 电缆版本对冷却液与切削油具有更强的耐受性。这是应用最广泛的中坚力量。

防焊溅型通过特殊涂层与结构设计，能够抵御焊接飞溅、高温与金属沉积，并抵抗高达 50 mT 的磁场干扰。在汽车焊装车间，点焊机器人周围的夹具到位检测、输送小车杆长位置确认，都依赖这一类"在火花中沉默工作"的传感器。

耐高温型专为热处理、铸造、烘箱与炉门检测而生。di-soric 的 INH 系列覆盖 M8 至 M50 规格，开关距离 2 至 25 mm，内置评估单元的版本可工作在 -25 ℃ 至 +160 ℃，配合外部评估单元可扩展至 +230 ℃，PTFE 或硅胶电缆保证了在高温与腐蚀性介质环境中的长期稳定性。

耐高压型是另一个极端。di-soric 的 INP 系列采用 M12 与 M14 不锈钢外壳，可承受高达 500 bar 的过程压力，防护等级达 IP69K，感应面采用陶瓷或不锈钢材质，并提供带 PTFE 电缆的耐化学腐蚀版本。液压系统中的位置监测、高压环境下阀门开闭状态的确认、高炉炉门位置的检测，都需要这一类在极端物理压力下依然可靠的产品。

微型型则从尺寸维度满足了精密制造的需求。di-soric 的 INM 系列在 Ø 3 mm 至 M5 的极小直径下依然保持完整的电感检测能力与 IP67 防护，广泛用于压接机中金属导线位置判定、小型夹爪到位确认、精密工件的加工位置感知等空间极度受限的场景。

七、按检测对象与功能：常规检测与特殊任务

除了环境适应能力，检测对象本身的特殊性也催生了专门的产品分支。

长检测距离型通过优化线圈结构，将传统电感式传感器的检测距离成倍扩展，为大公差工件、振动较大的产线或需要更大安装容差的应用提供了可能。di-soric 的 INE 系列提供单倍、双倍乃至三倍、四倍开关距离的版本，正是基于这一思路。

黑色金属选择性检测型只对铁磁性金属响应，对铜、铝等非铁磁性金属"视而不见"。在混合材质输送线上，它可以独立识别铁质部件，实现无需额外分离机构的物料判别。

双倍/多倍开关距离型与短路保护、极性保护型则从电气层面提升了产品在复杂电网与频繁启停场景下的可靠性，这些功能虽然不像检测距离那样直观，却是决定传感器寿命与产线可用性的关键因素。

八、选型的底层逻辑：从分类出发，回到工况

理解分类不是目的，做出正确的选型才是。归纳多年与客户并肩调试产线的经验，我们建议工程师遵循这样一条思考路径。

先问环境——温度多高、压力多大、有没有切削液、焊渣或腐蚀性介质、会不会有机械撞击。环境决定了结构分支：高温选耐高温型，高压选耐高压型，机械冲击与油污选全金属型，常规工况选标准工业型。

再问目标——材质是铁、铝、铜还是不锈钢？单一材质还是混合材质？这决定了是选普通型还是全金属 Factor 1 型，以及是否需要按衰减系数折算实际工作距离。

然后问空间——径向与轴向有多少自由度？周围金属密集吗？这决定了圆柱还是方形、齐平还是非齐平、标准直径还是微型直径。

最后问输出——只需要"有或无"判断，还是需要知道"差多少"？这决定了开关型还是模拟量型，是否需要 IO-Link。

把这四个问题依次回答清楚，分类体系中那些看似繁多的分支，自然会收敛为一个明确的方向。电感式传感器的分类并非为了增加选择难度而存在，恰恰相反，它是四十年工程经验的结晶，是为了让每一次选型都能"贴合"工况，而不是让工况"迁就"产品。

九、结语：在清晰的分类背后，是对工况的敬畏

从圆柱到方形，从开关到模拟，从标准到高温高压，电感式传感器的每一个分类分支，都对应着某类真实工业场景中无法回避的具体问题。四十余年来，di-soric 始终坚持自主研发与德国制造，从位于 Urbach 的总部到 Lüdenscheid 的生产基地，再到遍布全球的技术支持网络，我们相信：一款真正优秀的电感式传感器，不在于数据手册上最亮眼的那一行参数，而在于它是否恰好属于客户工况所需要的那一个分类。

分类是方法，工况是答案。 读懂分类，才能真正读懂电感式传感器；读懂电感式传感器，才能读懂现代自动化每一次安静而精准的金属对话。
